हाइड्रोलिक सिलेंडर के माउंटिंग प्रकार क्या हैं?
हाइड्रोलिक सिस्टम में एक महत्वपूर्ण एक्चुएटर के रूप मेंहायड्रॉलिक सिलेंडरहाइड्रोलिक ऊर्जा को यांत्रिक ऊर्जा में परिवर्तित करके मशीनरी की प्रत्यावर्ती गति का एहसास करता है। यह शक्तिशाली है और सुचारू रूप से संचालित होता है, और इस प्रकार इसे निर्माण मशीनरी, कृषि और ऑटोमोबाइल विनिर्माण जैसे कई उद्योगों में व्यापक रूप से लागू किया गया है। हाइड्रोलिक सिलेंडरों के लिए, उन्हें कैसे स्थापित किया जाए यह बहुत महत्वपूर्ण है। यदि उन्हें ठीक से स्थापित नहीं किया गया है, तो इससे गलत संरेखण, अत्यधिक घिसाव और यहां तक कि सिस्टम विफलता भी हो सकती है। इसलिए, सही माउंटिंग प्रकार चुनने से उपरोक्त समस्याओं से बचने और हाइड्रोलिक सिलेंडर के सुचारू संचालन को सुनिश्चित करने में मदद मिल सकती है।
हाइड्रोलिक सिलेंडर को क्लीविस, ट्रूनियन, फुट माउंट, फ्लैंज माउंट आदि का उपयोग करके लगाया जा सकता है। प्रत्येक माउंटिंग प्रकार की अपनी विशिष्ट विशेषताएं और प्रयोज्यता होती है। आगे, हम हाइड्रोलिक सिलेंडरों के लिए इन सामान्य माउंटिंग प्रकारों पर विशेष रूप से चर्चा करेंगे।

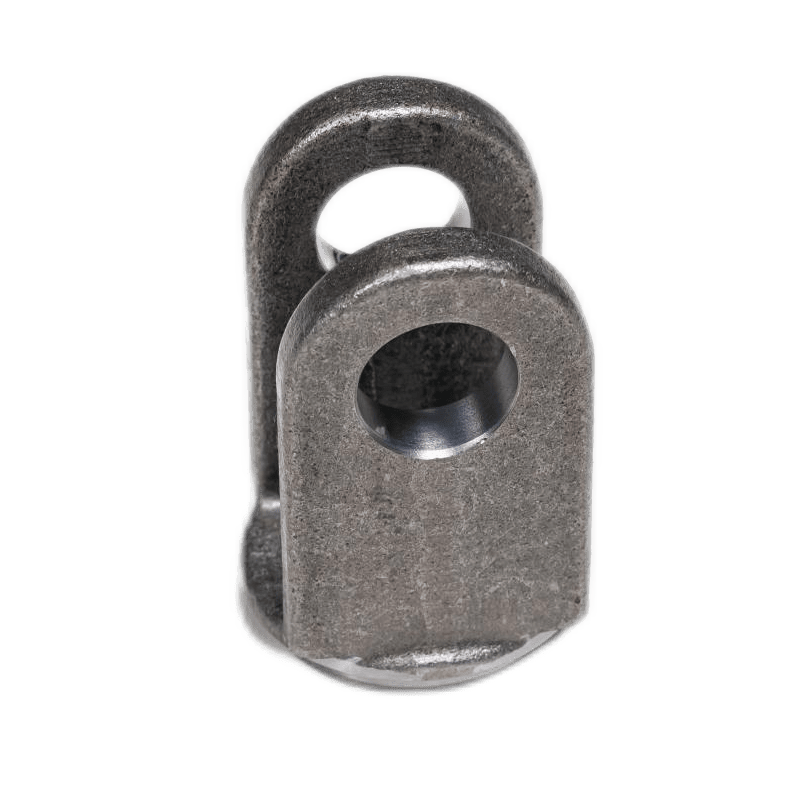

कुंडा
कुंडा एक "यू" आकार का माउंट है जिसे बैरल या रॉड के अंत में वेल्ड किया जाता है। यह यू-आकार की संरचना के माध्यम से हाइड्रोलिक सिलेंडर के निलंबन और निर्धारण को प्राप्त करता है, जिससे हाइड्रोलिक सिलेंडर को विभिन्न कार्य आवश्यकताओं के अनुकूल एक निश्चित कोण सीमा के भीतर स्वतंत्र रूप से स्विंग करने की अनुमति मिलती है। क्लीविस माउंट आमतौर पर चल मशीनरी में उपयोग किया जाता है और सीमित घूर्णी गति की अनुमति देता है।
घुड़सवार
ट्रूनियन हाइड्रोलिक सिलेंडर बैरल के दोनों किनारों पर स्थित पिन से बना है और असेंबली में हाइड्रोलिक सिलेंडर का समर्थन करने के लिए उपयोग किया जाता है। ट्रूनियन माउंट को अधिकांश रॉड माउंटिंग प्रकारों के साथ एकीकृत किया जा सकता है। यह हाइड्रोलिक सिलेंडर को एक विमान के भीतर रेडियल रूप से घूमने में सक्षम बनाता है, जिससे सुचारू घूर्णी गति की सुविधा मिलती है। यह अधिक लचीलापन प्रदान करता है.

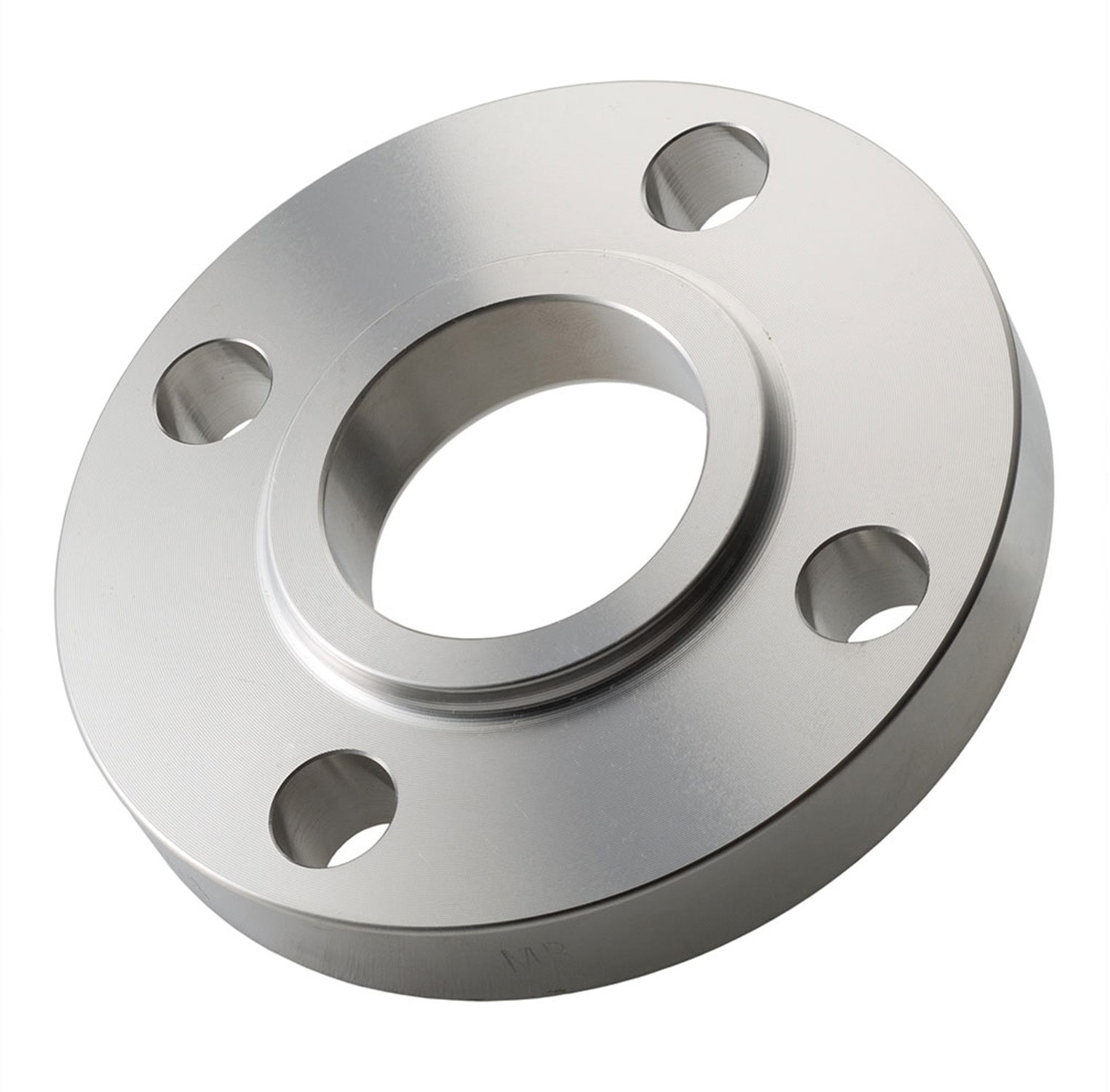

निकला हुआ
फ्लैंज एक ऐसा घटक है जो फ्लैंज प्लेटों, बोल्ट, गास्केट और अन्य भागों के संयोजन के माध्यम से हाइड्रोलिक सिलेंडर को अन्य यांत्रिक उपकरणों या पाइपलाइनों से कसकर जोड़ता है। कनेक्शन की विश्वसनीयता सुनिश्चित करने के लिए निकला हुआ किनारा उच्च शक्ति वाले बोल्ट के साथ बांधा गया है। इसमें उच्च कनेक्शन शक्ति और उत्कृष्ट सीलिंग प्रदर्शन है, जो इसे बड़े पैमाने पर हाइड्रोलिक सिस्टम के लिए उपयुक्त बनाता है, विशेष रूप से उच्च दबाव और भारी भार वाले वातावरण में उत्कृष्ट प्रदर्शन करता है।

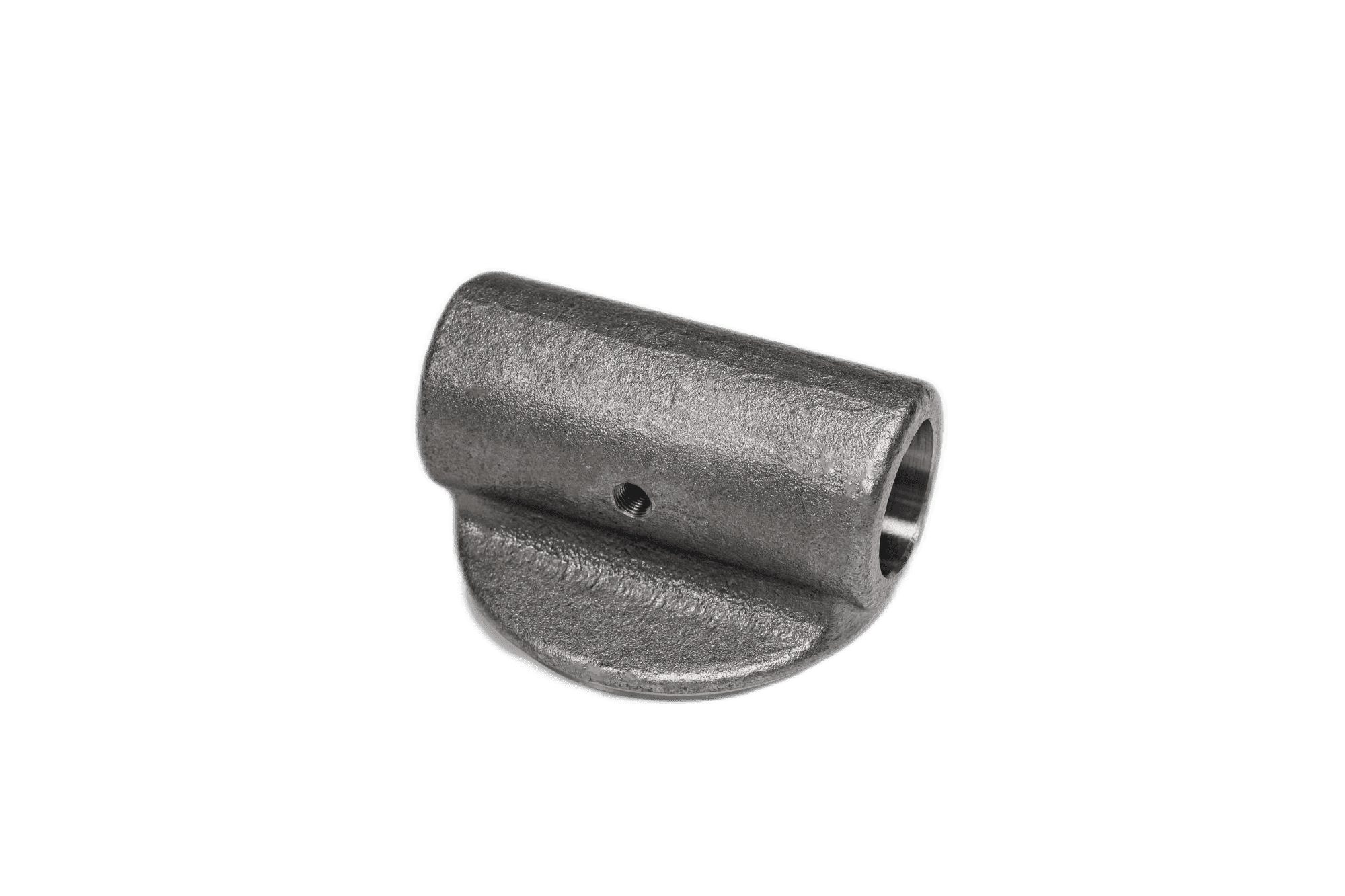

क्रॉस ट्यूब
क्रॉस ट्यूब बैरल या रॉड के अंत में वेल्डेड एक ट्यूब है, यह एक स्थिर हाइड्रोलिक प्रणाली बनाने के लिए हाइड्रोलिक सिलेंडर को अन्य हाइड्रोलिक घटकों या उपकरणों से जोड़ सकती है। क्रॉस ट्यूब का डिज़ाइन संपूर्ण सिस्टम संरचना को अधिक कॉम्पैक्ट बनाता है, जगह बचाता है, और एक ही समय में कई दिशाओं से बलों का सामना कर सकता है, जिससे यह जटिल कार्य वातावरण के लिए उपयुक्त हो जाता है।
हाइड्रोलिक सिलेंडरों के लिए सबसे उपयुक्त माउंटिंग प्रकार का चयन करने के लिए कई पहलुओं पर विचार करने की आवश्यकता होती है, जैसे कि एप्लिकेशन प्रकार, लोड दिशा, इंस्टॉलेशन स्थान इत्यादि। व्यावहारिक अनुप्रयोगों में, विशिष्ट एप्लिकेशन स्थितियों के आधार पर उपयुक्त माउंटिंग प्रकार का चयन किया जाना चाहिए। TOLENG एक पेशेवर निर्माता हैहाइड्रोलिक सिलेंडर20 से अधिक वर्षों के अनुभव के साथ। हम आपके उपकरण के लिए सबसे उपयुक्त हाइड्रोलिक समाधान चुनने के लिए आपके साथ हाथ मिलाने को तैयार हैं।
