हाइड्रोलिक फिटिंग चयन गाइड: जल्दी से मास्टर करने के लिए मुख्य कारक

निर्माण, खनन और विनिर्माण जैसे विभिन्न उद्योगों में हाइड्रोलिक सिस्टम बिजली उपकरण। सिस्टम के मुख्य कनेक्टर के रूप में, फिटिंग, हालांकि आकार में छोटी है, सीधे द्रव प्रवाह की सुरक्षा और स्थिरता निर्धारित करती है। सिस्टम के प्रदर्शन को सुनिश्चित करने और सेवा जीवन को बढ़ाने के लिए सही हाइड्रोलिक फिटिंग का चयन करना महत्वपूर्ण है। यह आलेख संक्षेप में हाइड्रोलिक फिटिंग के चयन के लिए मुख्य बिंदुओं का सारांश देता है, जिससे संबंधित चिकित्सकों को जल्दी से उचित विकल्प बनाने और रिसाव और पहनने जैसी समस्याओं से बचने में मदद मिलती है।

I. हाइड्रोलिक फिटिंग के मुख्य कार्यों को समझें

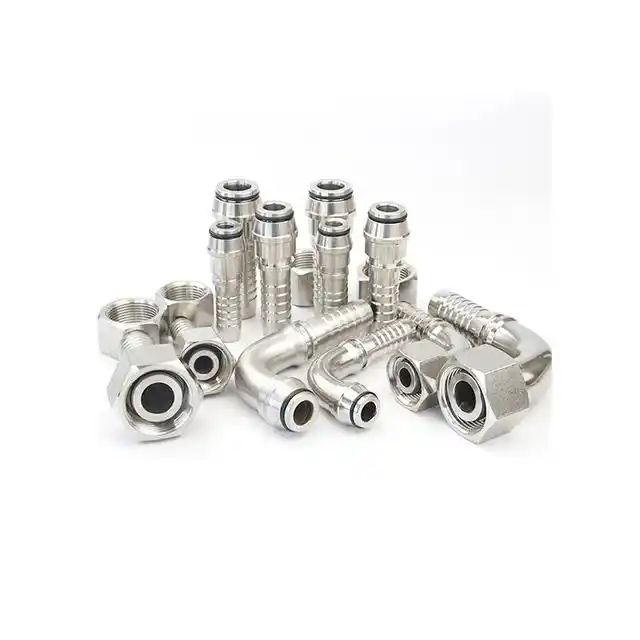

हाइड्रोलिक फिटिंग का उपयोग सिस्टम के विभिन्न घटकों को जोड़ने के लिए किया जाता है, जिसमें मुख्य कार्य शामिल हैं: उच्च दबाव के तहत द्रव सील को बनाए रखना, घटकों को अलग करने और बदलने की सुविधा प्रदान करना, सिस्टम कंपन और आंदोलन को अनुकूलित करना, और पर्यावरण और रासायनिक संक्षारण का विरोध करना। सामान्य कॉन्फ़िगरेशन में स्ट्रेट-थ्रू, एल्बो, टी आदि शामिल हैं, जो सभी विशिष्ट थ्रेड मानकों और सीलिंग विधियों के अनुसार निर्मित होते हैं।

द्वितीय. हाइड्रोलिक फिटिंग के चयन के लिए 6 प्रमुख कारक

1. सिस्टम दबाव रेटिंग

फिटिंग की दबाव रेटिंग सिस्टम के अधिकतम ऑपरेटिंग दबाव के बराबर या उससे अधिक होनी चाहिए; अन्यथा, इसमें रिसाव और क्षति जैसे सुरक्षा खतरे होने का खतरा है। साथ ही, सुनिश्चित करें कि फिटिंग की दबाव रेटिंग अन्य घटकों जैसे होसेस, पंप और वाल्व के साथ संगत है।

2. धागे का प्रकार और अनुकूलता

हाइड्रोलिक फिटिंग धागे विभिन्न क्षेत्रीय और उद्योग मानकों का पालन करते हैं। सामान्य प्रकारों में बीएसपी (ब्रिटिश स्टैंडर्ड पाइप), एनपीटी (नेशनल पाइप थ्रेड), जेआईसी (संयुक्त उद्योग परिषद), ओआरएफएस (ओ-रिंग फेस सील), और मीट्रिक थ्रेड (डीआईएन/आईएसओ) शामिल हैं। बेमेल धागे सील विफलता का कारण बनेंगे; असंगत धागों के कनेक्शन को कभी भी बाध्य न करें।

3. सीलिंग के तरीके

4 सामान्य सीलिंग विधियाँ हैं, जिन्हें अनुप्रयोग परिदृश्य और दबाव स्तर के अनुसार चुना जाना चाहिए:

- पतला धागा: थ्रेड हस्तक्षेप (उदाहरण के लिए, एनपीटी) के माध्यम से एक सील बनाता है, जिसके लिए थ्रेड सीलेंट या पीटीएफई टेप की आवश्यकता हो सकती है;

- ओआरएफएस (ओ-रिंग फेस सील): उत्कृष्ट लीक-प्रूफ प्रदर्शन के लिए फिटिंग चेहरे पर एक ओ-रिंग की सुविधा, उच्च दबाव प्रणालियों के लिए उपयुक्त;

- संपीड़न फिटिंग: एक सुरक्षित सील प्रदान करने के लिए पाइप पर संपीड़ित एक यांत्रिक फेरूल पर निर्भर करता है;

- फ्लेयर्ड फेस: पतले धागों के समान, फ्लेयर्ड फेस फिटिंग्स (उदाहरण के लिए, 37°, 60° और 45° टेपर) पुरुष फिटिंग के फ्लेयर्ड फेस को महिला फिटिंग के धंसे हुए फेस के खिलाफ संपीड़ित करके सीलिंग प्राप्त करते हैं।

4. सामग्री चयन

फिटिंग सामग्री को तरल पदार्थ के प्रकार, तापमान और पर्यावरण से मेल खाना चाहिए। सामान्य विकल्पों में शामिल हैं:

- कार्बन स्टील: टिकाऊ और कम लागत वाला, अधिकांश औद्योगिक परिदृश्यों के लिए उपयुक्त;

- स्टेनलेस स्टील: संक्षारण प्रतिरोधी, समुद्री, खाद्य-ग्रेड, रसायन और अन्य परिदृश्यों के लिए उपयुक्त;

- पीतल: अच्छे संक्षारण प्रतिरोध के साथ निम्न से मध्यम दबाव परिदृश्यों के लिए उपयुक्त;

- प्लास्टिक/मिश्रित सामग्री: हल्के और संक्षारण प्रतिरोधी, कम दबाव या द्रव-संवेदनशील परिदृश्यों के लिए उपयुक्त।

5. पर्यावरणीय स्थितियाँ

बाहरी पर्यावरणीय प्रभावों पर विचार करने की आवश्यकता है: खारे पानी, धूल, रसायनों, अत्यधिक तापमान, सिस्टम कंपन और स्वच्छता आवश्यकताओं (जैसे, भोजन और दवा उपकरण) के संपर्क में आना। कठोर वातावरण के लिए, स्टेनलेस स्टील या निकल-प्लेटेड फिटिंग को प्राथमिकता दी जाती है; लगातार कंपन वाले परिदृश्यों के लिए, कंपन-प्रतिरोधी या लचीली नली फिटिंग आदर्श हैं।

6. रखरखाव और उपयोग में आसानी

उन प्रणालियों के लिए जिन्हें नियमित रखरखाव या घटक प्रतिस्थापन की आवश्यकता होती है, संचालन प्रक्रियाओं को सरल बनाने और सिस्टम डाउनटाइम को कम करने के लिए त्वरित-कनेक्ट या पुश-टू-कनेक्ट फिटिंग को प्राथमिकता दी जाती है।

निष्कर्ष

संक्षेप में, हाइड्रोलिक फिटिंग का चयन करने के लिए उपरोक्त कारकों पर व्यापक रूप से विचार करना और हाइड्रोलिक प्रणाली की विश्वसनीयता और सुरक्षा को अधिकतम करने के लिए विशिष्ट अनुप्रयोग परिदृश्यों के साथ उनका उचित मिलान करना आवश्यक है। सही चयन न केवल रिसाव और घटक क्षति जैसे छिपे हुए खतरों से बच सकता है, बल्कि रखरखाव की लागत को भी कम कर सकता है और उपकरण संचालन दक्षता में सुधार कर सकता है, जिससे विभिन्न उद्योगों में हाइड्रोलिक उपकरणों के स्थिर संचालन के लिए एक ठोस आधार तैयार होता है। यदि चयन प्रक्रिया के दौरान आपके सामने विशिष्ट प्रश्न आते हैं, तो आप अधिक विस्तृत अनुकूलन सुझाव प्राप्त करने के लिए हमारी बाद की सामग्री का अनुसरण कर सकते हैं।
