भाग संख्या |
अंदरूनी सूत्र व्यास |
पराया व्यास |
A | B | C | D | E | F | G | H | छड़ व्यास |
पत्तन |
TWBU15- | 1.50 ” | 2.00 " | 8.00 ” | 1.25 ” | 0.76 ” | 2.62 " | 2.25 " | 2.00 " | 1.06 ” | 1.87 ” | 1.00 ” | 1/4npt |
TWBU20- | 2.00 " | 2.50 " | 8.00 ” | 1.50 ” | 1.01 ” | 2.25 " | 2.75 " | 2.25 " | 1.00 ” | 2.06 " | 1.25 ” | 3/8NPT |
TWBU25- | 2.50 " | 3.00 " | 8.00 ” | 1.50 ” | 1.07 ” | 2.25 " | 3.25 ” | 2.25 " | 0.81 " | 2.18 " | 1.50 ” | 1/2NPT |
TWBU30- | 3.00 " | 3.50 " | 8.00 ” | 1.50 ” | 1.07 ” | 2.25 " | 3.75 ” | 2.25 " | 0.81 " | 2.18 " | 1.50 ” | 1/2NPT |
TWBU35- | 3.50 " | 4.00 " | 10.00 ” | 2.00 " | 1.26 ” | 4.00 " | 4.25 ” | 2.25 " | 0.81 " | 2.18 " | 1.75 ” | 1/2NPT |
पहले से ही 40- | 4.00 " | 4.50 " | 10.00 ” | 2.25 " | 1.51 " | 3.75 ” | 4.75 " | 2.50 " | 0.81 " | 2.18 " | 2.00 " | 1/2NPT |
TWBU50- | 5.00 ” | 5.50 ” | 10.00 ” | 3.00 " | 1.76 ” | 3.20 " | 5.75 ” | 3.25 ” | 1.25 ” | 2.75 " | 2.50 " | 1/2NPT |
*5.00 "बोर: 2.00" पिन हटाने योग्य झाड़ी के साथ उपलब्ध हैं | ||||||||||||
*1.50 "to4.00" बोर SAE पोर्ट उपलब्ध हैं | ||||||||||||
सील तापमान रेंज: -30 ℃/+100 ℃ -22F/+212 ° F) | ||||||||||||
सील अधिकतम गति: 3 फीट/सेकंड | ||||||||||||
अधिकतम वापस काम करने का दबाव = 3000 साई |

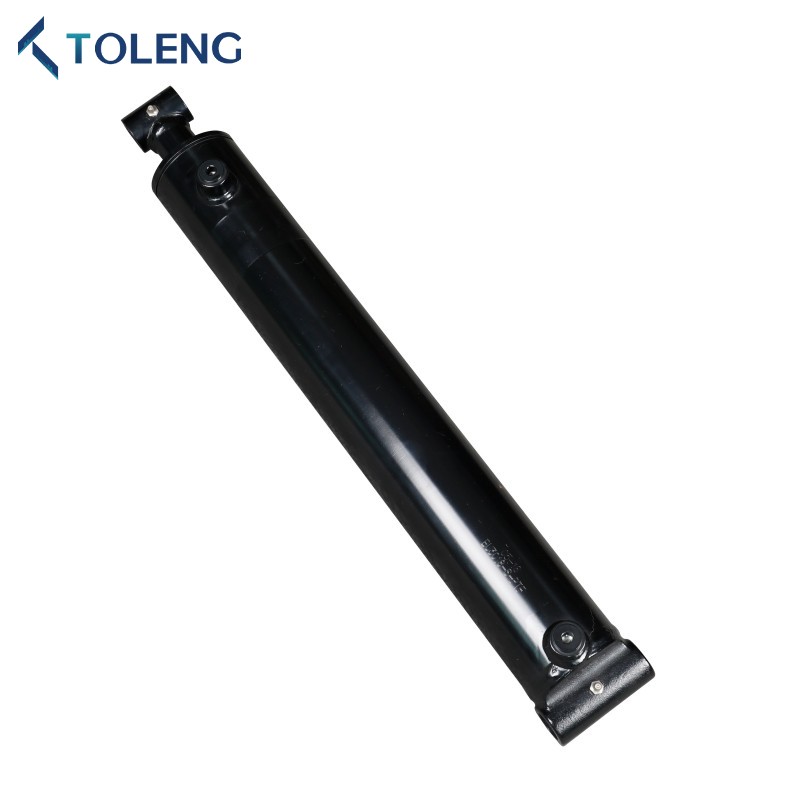

वेल्डेड झाड़ी सिलेंडर | |||||||
भाग संख्या | छड़ व्यास |
ऊब पैदा करना& आघात |
DIMENSIONS | पोर्ट आकार | नत्थी करना आकार |
वज़न (एलबीएस) |
|
वापस ले लिया गया | विस्तारित | ||||||
TWBU30-1504 | 1 " | 1.5 "x4" | 12 " | 16 " | 1/4npt | 3/4 " | 8 |
TWBU30-1506 | 1.5 "x6" | 14 " | २० " | 9 | |||
TWBU30-1508 | 1.5 "x8" | 16 " | 24 " | 10 | |||
TWBU30-1510 | 1.5 "x10" | 18 " | 28 " | 11 | |||
TWBU30-1512 | 1.5 "x12" | २० " | 32 " | 13 | |||
TWBU30-1514 | 1.5 "X14" | 22 " | 36 " | 14 | |||
TWBU30-1516 | 1.5 "x16" | 24 " | 40 " | 15 | |||
TWBU30-1518 | 1.5 "x18" | 26 " | ४४ " | 16 | |||
TWBU30-1520 | 1.5 "x20" | 28 " | 48 " | 18 | |||
TWBU30-1524 | 1.5 "x24" | 32 " | ५६ " | 20 | |||
TWBU30-2004 | 1-1/4 " | 2 "x4" | 12 " | 16 " | 3/8NPT | 1 " | 12 |
TWBU30-2006 | 2 "x6" | 14 " | २० " | 13 | |||
TWBU30-2008 | 2 "x8" | 16 " | 24 " | 15 | |||
TWBU30-2010 | 2 "x10" | 18 " | 28 " | 17 | |||
TWBU30-2012 | 2 "x12" | २० " | 32 " | 19 | |||
TWBU30-2014 | 2 "x14" | 22 " | 36 " | 20 | |||
TWBU30-2016 | 2 "x16" | 24 " | 40 " | 22 | |||
TWBU30-2018 | 2 "x18" | 26 " | ४४ " | 24 | |||
TWBU30-2020 | 2 "x20" | 28 " | 48 " | 25 | |||
TWBU30-2024 | 2 "x24" | 32 " | ५६ " | 29 | |||
TWBU30-2028 | 2 "x28" | 36 " | 64 " | 32 | |||
TWBU30-2030 | 2 "x30" | 38 " | 68 " | 34 | |||
TWBU30-2032 | 2 "x32" | 40 " | 72 " | 36 | |||
TWBU30-2036 | 2 "x36" | ४४ " | 80 " | 39 | |||
TWBU30-2040 | 2 "x40" | 48 " | 88 " | 42 | |||
TWBU30-2048 | 2 "x48" | ५६ " | 104 " | 49 | |||
TWBU30-2504 | 1-1/2 " | 2.5 "x4" | 12 " | 16 " | 1/2NPT | 1 " | 16 |
TWBU30-2506 | 2.5 "x6" | 14 " | २० " | 18 | |||
TWBU30-2508 | 2.5 "x8" | 16 " | 24 " | 20 | |||
TWBU30-2510 | 2.5 "x10" | 18 " | 28 " | 22 | |||
TWBU30-2512 | 2.5 "X12" | २० " | 32 " | 25 | |||
TWBU30-2514 | 2.5 "X14" | 22 " | 36 " | 27 | |||
TWBU30-2516 | 2.5 "X16" | 24 " | 40 " | 29 | |||
TWBU30-2518 | 2.5 "x18" | 26 " | ४४ " | 31 | |||
TWBU30-2520 | 2.5 "x20" | 28 " | 48 " | 34 | |||
TWBU30-2524 | 2.5 "x24" | 32 " | ५६ " | 38 | |||
TWBU30-2528 | 2.5 "x28" | 36 " | 64 " | 43 | |||
TWBU30-2530 | 2.5 "x30" | 38 " | 68 " | 45 | |||
TWBU30-2532 | 2.5 "x32" | 40 " | 72 " | 47 | |||
TWBU30-2536 | 2.5 "x36" | ४४ " | 80 ” | 51 | |||
TWBU30-2540 | 2.5 "x40" | 48 " | 88 " | 56 | |||
TWBU30-2548 | 2.5 "x48" | ५६ " | 104 " | 65 |
वेल्डेड झाड़ी सिलेंडर | |||||||
भाग संख्या | छड़ व्यास |
ऊब पैदा करना& आघात |
पैसा | Nsions | पोर्ट आकार | नत्थी करना आकार |
वज़न (एलबीएस) |
वापस ले लिया गया | विस्तारित | ||||||
TWBU30-3004 | 1-1/2 " | 3 "x4" | 12 " | 16 " | 1/2NPT | 1 " | 19 |
TWBU30-3006 | 3 "x6" | 14 " | २० " | 22 | |||
TWBU30-3008 | 3 "x8" | 16 " | 24 " | 24 | |||
TWBU30-3010 | 3 "x10" | 18 " | 28 " | 27 | |||
TWBU30-3012 | 3 "x12" | २० " | 32 " | 29 | |||
TWBU30-3014 | 3 "x14" | 22 " | 36 " | 32 | |||
TWBU30-3016 | 3 "x16" | 24 " | 40 ” | 34 | |||
TWBU30-3018 | 3 "x18" | 26 " | ४४ " | 36 | |||
TWBU30-3020 | 3 "x20" | 28 " | 48 " | 39 | |||
TWBU30-3024 | 3 "x24" | 32 " | ५६ " | 44 | |||
TWBU30-3028 | 3 "x28" | 36 " | 64 " | 49 | |||
TWBU30-3030 | 3 "x30" | 38 " | 68 " | 51 | |||
TWBU30-3032 | 3 "x32" | 40 ” | 72 " | 54 | |||
TWBU30-3036 | 3 "x36" | ४४ " | 80 " | 59 | |||
TWBU30-3040 | 3 "x40" | 48 " | 88 " | 63 | |||
TWBU30-3048 | 3 "x48" | ५६ " | 104 " | 73 | |||
TWBU30-3504 | 1-3/4 " | 3.5 "x4" | 14 " | 18 " | 1/2NPT | 1-1/4 " | 27 |
TWBU30-3506 | 3.5 "x6" | 16 " | 22 " | 30 | |||
TWBU30-3508 | 3.5 "x8" | 18 " | 26 " | 33 | |||
TWBU30-3510 | 3.5 "x10" | २० " | 30 ” | 36 | |||
TWBU30-3512 | 3.5 "X12" | 22 " | 34 " | 39 | |||
TWBU30-3514 | 3.5 "X14" | 24 " | 38 " | 42 | |||
TWBU30-3516 | 3.5 "X16" | 26 " | 42 " | 45 | |||
TWBU30-3518 | 3.5 "X18" | 28 " | 46 " | 48 | |||
TWBU30-3520 | 3.5 "x20" | 30 " | ५० " | 51 | |||
TWBU30-3524 | 3.5 "x24" | 34 " | 58 " | 57 | |||
TWBU30-3528 | 3.5 "x28" | 38 " | 66 " | 64 | |||
TWBU30-3530 | 3.5 "x30" | 40 " | 70 " | 67 | |||
TWBU30-3532 | 3.5 "x32" | 42 " | 74 " | 70 | |||
TWBU30-3536 | 3.5 "x36" | 46 " | 82 ” | 76 | |||
TWBU30-3540 | 3.5 "x40" | ५० " | 90 " | 82 | |||
TWBU30-3548 | 3.5 "x48" | 58 " | 106 " | 94 |
वेल्डेड झाड़ी सिलेंडर | |||||||
भाग संख्या | छड़ व्यास |
ऊब पैदा करना& आघात |
DIMENSIONS | पोर्ट आकार | नत्थी करना आकार |
वज़न (एलबीएस) |
|
वापस ले लिया गया | विस्तारित | ||||||
TWBU30-4004 | 2 " | 4 "x4" | 14 " | 18 " | 1/2 एनपीटी | 1-1/2 " | 34 |
TWBU30-4006 | 4 "x6" | 16 " | 22 " | 38 | |||
TWBU30-4008 | 4 "x8" | 18 " | 26 " | 41 | |||
TWBU30-4010 | 4 "x10" | २० " | 30 " | 45 | |||
TWBU30-4012 | 4 "x12" | 22 " | 34 " | 49 | |||
TWBU30-4014 | 4 "x14" | 24 " | 38 " | 52 | |||
TWBU30-4016 | 4 "x16" | 26 " | 42 " | 56 | |||
TWBU30-4018 | 4 "x18" | 28 " | 46 " | 60 | |||
TWBU30-4020 | 4 "x20" | 30 " | ५० " | 63 | |||
TWBU30-4024 | 4 "x24" | 34 " | 58 " | 71 | |||
TWBU30-4028 | 4 "x28" | 38 " | 66 " | 78 | |||
TWBU30-4030 | 4 "x30" | 40 " | 70 " | 82 | |||
TWBU30-4032 | 4 "x32" | 42 " | 74 " | 85 | |||
TWBU30-4036 | 4 "x36" | 46 " | 82 " | 93 | |||
TWBU30-4040 | 4 "x40" | ५० " | 90 " | 100 | |||
TWBU30-4048 | 4 "x48" | 58 " | 106 " | 115 | |||
TWBU30-5004 | 2-1/2 " | 5 "x4" | 14 " | 18 " | 1/2 एनपीटी | 1-3/4 " | 65 |
TWBU30-5006 | 5 "x6" | 16 " | 22 " | 70 | |||
TWBU30-5008 | 5 "x8" | 18 " | 26 " | 75 | |||
TWBU30-5010 | 5 "x10" | २० " | 30 " | 80 | |||
TWBU30-5012 | 5 "x12" | 22 " | 34 " | 85 | |||
TWBU30-5014 | 5 "x14" | 24 " | 38 " | 90 | |||
TWBU30-5016 | 5 "x16" | 26 " | 42 ” | 96 | |||
TWBU30-5018 | 5 "x18" | 28 " | 46 ” | 101 | |||
TWBU30-5020 | 5 "x20" | 30 " | ५० " | 106 | |||
TWBU30-5024 | 5 "x24" | 34 " | 58 " | 116 | |||
TWBU30-5028 | 5 "x28" | 38 " | 66 " | 126 | |||
TWBU30-5030 | 5 "x30" | 40 " | 70 " | 131 | |||
TWBU30-5032 | 5 "x32" | 42 ” | 74 " | 137 | |||
TWBU30-5036 | 5 "x36" | 46 " | 82 " | 147 | |||
TWBU30-5040 | 5 "x40" | ५० " | 90 " | 157 | |||
TWBU30-5048 | 5 "x48" | 58 " | 106 " | 178 |
