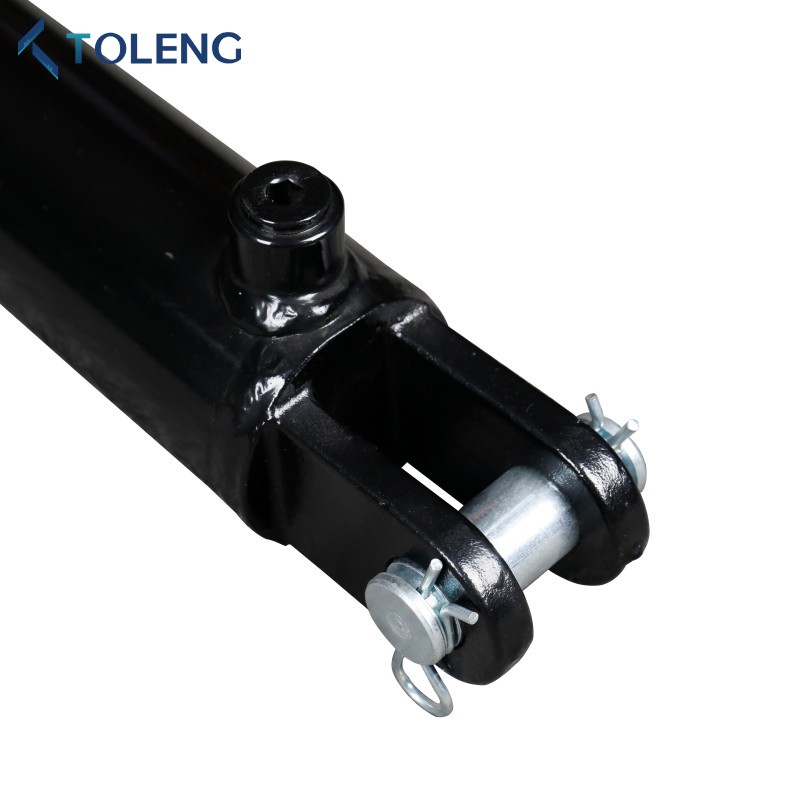

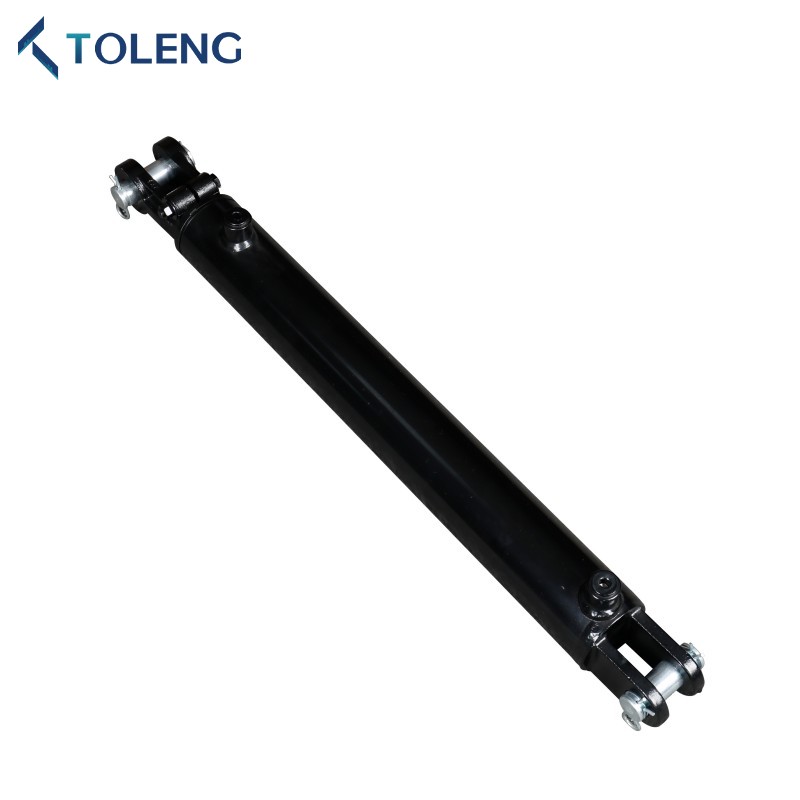

मानक एसीएल श्रृंखला वेल्डेड हाइड्रोलिक सिलेंडर
टोलेंग मानक एसीएल श्रृंखला वेल्डेड हाइड्रोलिक सिलेंडर हमारे व्यवसाय में महत्वपूर्ण महत्व रखती है। हमारे विनिर्माण और गुणवत्ता प्रणालियों को प्रत्येक ग्राहक को उनकी आवश्यकताओं के अनुरूप बेहतरीन उत्पाद की पेशकश करने के लिए तैयार किया जाता है। टोलेंग में इन-हाउस इंजीनियरिंग टीम गारंटी देती है कि प्रत्येक मानक एसीएल श्रृंखला वेल्डेड हाइड्रोलिक सिलेंडर के लिए चुनी गई सुविधाएँ और सामग्री आपके आवेदन के लिए इष्टतम डिजाइन का प्रतिनिधित्व करती हैं।
जांच भेजें
उत्पाद वर्णन
टोलेंग स्टैंडर्ड एसीएल सीरीज़ वेल्डेड हाइड्रोलिक सिलेंडर को भारी शुल्क अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो किसी भी उद्योग में व्यापक रूप से उपयोग किया जाता है। प्रत्येक सिलेंडर कठोर परीक्षण से गुजरता है जो उद्योग के मानकों से अधिक है और अधिकतम विश्वसनीयता और प्रदर्शन सुनिश्चित करता है। हमारे वेल्डेड हाइड्रोलिक सिलेंडर विशिष्ट ग्राहक मांगों को पूरा करने के लिए विनिर्देशों की एक श्रृंखला प्रदान करते हैं।
मानक एसीएल श्रृंखला वेल्डेड हाइड्रोलिक सिलेंडर अनुप्रयोग
टोलेंग स्टैंडर्ड एसीएल सीरीज़ वेल्डेड हाइड्रोलिक सिलेंडर भारी-शुल्क अनुप्रयोगों के लिए तैयार किया गया है और किसी भी उद्योग में बड़े पैमाने पर उपयोग किया जाता है। यह इष्टतम उत्पादकता के लिए विश्वसनीय प्रदर्शन और कुशल संचालन प्रदान करता है।
स्टर्ड एसीएल श्रृंखला वेल्डेड हाइड्रोलिक सिलेंडर विनिर्देश
1.construction: भारी शुल्क वेल्डेड निर्माण
2. काम: 3000 पीएसआई

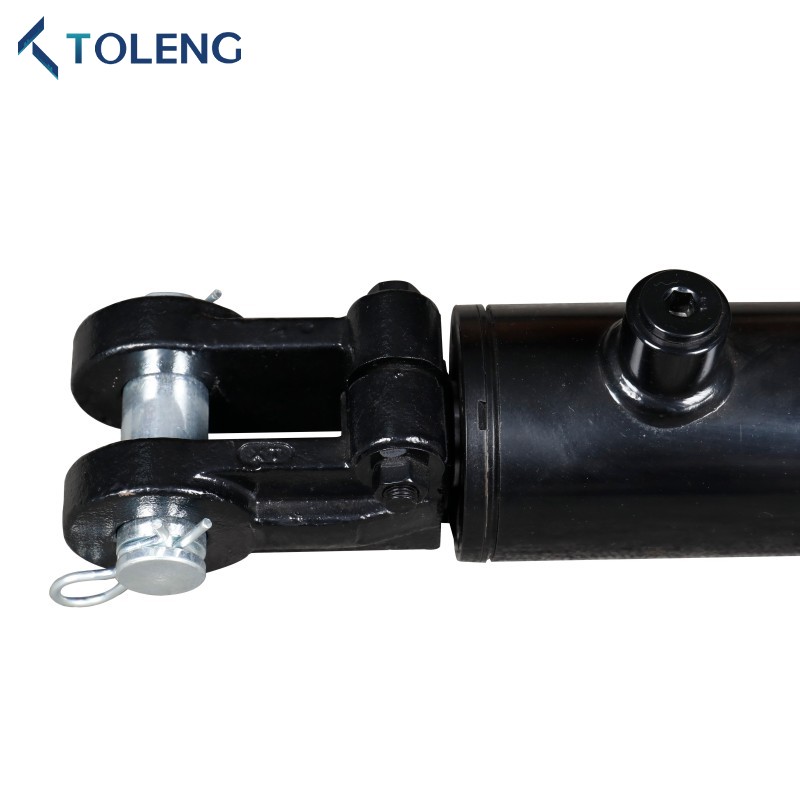

3. रॉड एंड: डक्टाइल आयरन, थ्रेडेड मादा क्लेविस, लॉकिंग बोल्ट के साथ एडजस्टेबल
4. पिस्टन: डक्टाइल आयरन, बढ़े हुए स्थायित्व के लिए
5. Tube: स्टील, सम्मानित और परिशुद्धता समाप्त हो गई
6.ग्लैंड: थ्रेडेड
7.pin: स्टील, जस्ता मढ़वाया
8. सेल्स: हॉलिट, एस्टन, नोक, डीजेड, आदि शीर्ष गुणवत्ता। अनुकूलन योग्य।
9.paint: काला, हरा, लाल, पीला, आदि कस्टम रंग उपलब्ध हैं।
2. काम: 3000 पीएसआई
3. रॉड एंड: डक्टाइल आयरन, थ्रेडेड मादा क्लेविस, लॉकिंग बोल्ट के साथ एडजस्टेबल
4. पिस्टन: डक्टाइल आयरन, बढ़े हुए स्थायित्व के लिए
5. Tube: स्टील, सम्मानित और परिशुद्धता समाप्त हो गई
6.ग्लैंड: थ्रेडेड
7.pin: स्टील, जस्ता मढ़वाया
8. सेल्स: हॉलिट, एस्टन, नोक, डीजेड, आदि शीर्ष गुणवत्ता। अनुकूलन योग्य।
9.paint: काला, हरा, लाल, पीला, आदि कस्टम रंग उपलब्ध हैं।
मानक एसीएल श्रृंखला वेल्डेड हाइड्रोलिक सिलेंडर तकनीकी पैरामीटर
| भाग संख्या |
अंदरूनी सूत्र व्यास |
पराया व्यास |
*ए | B | C | D | *ई | F | G | H | I | J | K | L | छड़ धागा |
छड़ व्यास |
पत्तन |
| TACL15- | 1.50 ” | 2.00 " | 10.25 ” | 1.50 ” | 0.76 ” | 1.62 ” | 4.50 " | 1.87 ” | 0.87 ” | 1.75 ” | 2.00 " | 1.62 ” | 0.93 ” | 1.87 ” | 0.875-14UNF | 1.00 ” | SAE#6 |
| TACL20- | 2.00 " | 2.50 " | 10.25 ” | 2.00 " | .01 " | 2.12 " | 3.62 ” | 2.25 " | 1.12 ” | 2.12 " | 2.62 " | 2.12 " | 0.81 " | 2.06 " | 1.125-12UNF | 1.12 ” | SAE#8 |
| TACL25- | 2.50 " | 3.00 " | 10.25 ” | 2.00 " | .01 " | 2.12 " | 3.62 ” | 2.25 " | 1.12 ” | 2.12 " | 2.62 " | 2.12 " | 0.81 " | 2.06 " | 1.125-12UNF | 1.25 ” | SAE#8 |
| Acad3- | 3.00 " | 3.50 " | 10.25 ” | 2.00 " | .01 " | 1.87 ” | 3.62 ” | 2.25 " | 1.12 ” | 2.62 " | 2.62 " | 2.12 " | 0.87 ” | 2.18 " | 1.250-12UNF | 1.50 ” | SAE#8 |
| Tacl35- | 3.50 " | 4.00 " | 10.25 ” | 2.00 " | .01 " | 1.87 ” | 3.62 ” | 2.50 " | 1.12 ” | 2.62 " | 2.75 " | 2.12 " | 0.93 ” | 2.18 " | 1.500-12UNF | 1.75 ” | SAE#8 |
| Tacl40- | 4.00 " | 4.50 " | 12.25 " | 2.25 " | .01 " | 1.75 ” | 3.62 ” | 2.50 " | 1.12 ” | 2.62 " | 2.75 " | 2.12 " | 1.00 ” | 2.18 " | 1.500-12UNF | 2.00 " | SAE#8 |
| *8.00 के लिए "स्ट्रोक:*ए = 12.25" | |||||||||||||||||
| *8.00 "स्ट्रोक:*ई = 6.50" (1.50 "बोर) ई = 5.62" (2.00 "से 4.00" बोर) | |||||||||||||||||
| सील तापमान रेंज: -30 ℃/+100 ℃ (-22F/+212F) | |||||||||||||||||
| सील अधिकतम गति: 3 फीट/सेकंड | |||||||||||||||||
| अधिकतम वापस काम करने का दबाव = 3000 साई | |||||||||||||||||
| आयाम *ए और *ई केवल संदर्भ के लिए हैं क्योंकि क्लेविस समायोज्य है | |||||||||||||||||
| समायोज्य महिला क्लेविस सिलेंडर | |||||||
| भाग संख्या | छड़ व्यास |
बोर और स्ट्रोक | DIMENSIONS | पोर्ट आकार | नत्थी करना आकार |
वज़न (एलबीएस) |
|
| वापस ले लिया गया | विस्तारित | ||||||
| ३०४ के पार | 1 " | 1.5 "x4" | 14-1/4 " | 18-1/4 " | SAE#6 | 3/4 " | 10 |
| 3066 के पार | 1.5 "x6" | 16-1/4 " | 22-1/4 " | 11 | |||
| कृषि 3008 | 1.5 "x8" | 18-1/4 " | 26-1/4 " | 12 | |||
| TACL30-1508-ASA | 1.5 "x8" | 20-1/4 " | 28-1/4 " | 13 | |||
| कृषि 3010 | 1.5 "x10" | 20-1/4 " | 30-1/4 " | 13 | |||
| कृषि 3012 | 1.5 "x12" | 22-1/4 " | 34-1/4 " | 15 | |||
| कृषि 3014 | 1.5 "X14" | 24-1/4 " | 38-1/4 " | 16 | |||
| कृषि 3016 | 1.5 "x16" | 26-1/4 " | 42-1/4 " | 17 | |||
| कृषि 3018 | 1.5 "x18" | 28-1/4 " | 46-1/4 " | 18 | |||
| कृषि 3020 | 1.5 "x20" | 30-1/4 " | 50-1/4 " | 20 | |||
| कृषि 3024 | 1.5 "x24" | 34-1/4 " | 58-1/4 " | 22 | |||
| कृषि 3028 | 1.5 "x28" | 38-1/4 " | 66-1/4 " | 25 | |||
| कृषि 3030 | 15 "x30" | 40-1/4 " | 70-1/4 " | 26 | |||
| कृषि 3032 | 1.5 "x32" | 42-1/4 " | 74-1/4 " | 27 | |||
| कृषि 3034 | 1.5 "x34" | 44-1/4 " | 78-1/4 " | 28 | |||
| कृषि 3036 | 1.5 "x36" | 46-1/4 " | 82-1/4 " | 29 | |||
| Accil30-2004 | 1-1/8 " | 2 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 16 |
| Accil30 or006 | 2 "x6" | 16-1/4 " | 22-1/4 " | 17 | |||
| कृषि 30388 | 2 "x8" | 18-1/4 " | 26-1/4 " | 19 | |||
| TACL30-2008-ASA | 2 "x8" | 20-1/4 " | 28-1/4 " | 20 | |||
| T4CL30-2010 | 2 "x10" | 20-1/4 " | 30-1/4 " | 20 | |||
| TAC430-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 22 | |||
| TACL3Q-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 24 | |||
| Acad3-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| Acad3-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 27 | |||
| ACRUM3-3020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| Acad30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| Acad30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| Acad3-0030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| Acad3-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| Acad3-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 39 | |||
| Acad3-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 41 | |||
| समायोज्य महिला क्लेविस सिलेंडर | |||||||
| भाग संख्या | छड़ व्यास |
ऊब पैदा करना& आघात |
DIMENSIONS | पोर्ट आकार | नत्थी करना आकार |
वज़न (एलबीएस) |
|
| वापस ले लिया गया | विस्तारित | ||||||
| कृषि 303504 | 1-1/4 " | 2.5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 19 |
| कृषि 303506 | 2.5 "x6" | 16-1/4 " | 22-1/4 " | 21 | |||
| कृषि 30-2508 | 2.5 "x8" | 18-1/4 " | 26-1/4 " | 23 | |||
| TACL30-2508ASAE | 2.5 "x8" | 20-1/4 " | 28-1/4 " | 23 | |||
| कृषि 3010 | 2.5 "x10" | 20-1/4 " | 30-1/4 " | 24 | |||
| कृषि 3012 | 2.5 "X12" | 22-1/4 " | 34-1/4 " | 26 | |||
| कृषि 3014 | 2.5 "X14" | 24-1/4 " | 38-1/4 " | 28 | |||
| Accil30-2516 | 2.5 "X16" | 26-1/4 " | 42-1/4 " | 30 | |||
| Accil30-2518 | 2.5 "x18" | 28-1/4 " | 46-1/4 " | 32 | |||
| कृषि 3020 | 2.5 "x20" | 30-1/4 " | 50-1/4 " | 34 | |||
| कृषि 3024 | 2.5 "x24" | 34-1/4 " | 58-1/4 " | 38 | |||
| कृषि 3028 | 2.5 "x28" | 38-1/4 " | 66-1/4 " | 42 | |||
| कृषि 3030 | 2.5 "x30" | 40-1/4 " | 70-1/4 " | 44 | |||
| Accrecy3032 | 2.5 "x32" | 42-1/4 " | 74-1/4 " | 46 | |||
| Accil30-2534 | 2.5 "x34" | 44-1/4 " | 78-1/4 " | 48 | |||
| Accil30-2536 | 2.5 "x36" | 46-1/4 " | 82-1/4 " | 49 | |||
| कृषि 3-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 24 |
| कृषि 3-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 26 | |||
| कृषि 3-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 29 | |||
| TACL30-3008-ASA | 3 "x8" | 20-1/4 " | 28-1/4 " | 29 | |||
| Acad3-3010 | 3 "x10" | 20-1/4 " | 30-1/4 " | 31 | |||
| Acad3-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 34 | |||
| Acad3-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 36 | |||
| Acad3-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 39 | |||
| Acad3-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 41 | |||
| ACRUM3-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 43 | |||
| Acad3-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 48 | |||
| Acad3-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 53 | |||
| Acad3-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 56 | |||
| Acad3-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 58 | |||
| Acad3-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 61 | |||
| Acad3-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 63 | |||
| समायोज्य महिला क्लेविस सिलेंडर | |||||||
| भाग संख्या | छड़ व्यास |
बोर और स्ट्रोक | डिमेन सायन | पोर्ट आकार | नत्थी करना आकार |
वज़न पौंड) | |
| वापस ले लिया गया | विस्तारित | ||||||
| कृषि 3-3504 | 1-3/4 " | 3.5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 29 |
| कृषि 3-3506 | 3.5 "x6" | 16-1/4 " | 22-1/4 " | 32 | |||
| कृषि 3-3508 | 3.5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TACL30-3508-ASA | 3.5 "x8" | 20-1/4 " | 28-1/4 " | 36 | |||
| कृषि 3-3510 | 3.5 "x10" | 20-1/4 " | 30-1/4 " | 38 | |||
| कृषि 3-3512 | 3.5 "X12" | 22-1/4 " | 34-1/4 " | 41 | |||
| कृषि 3-3514 | 3.5 "X14" | 24-1/4 " | 38-1/4 " | 44 | |||
| कृषि 3-3516 | 3.5 "X16" | 26-1/4 " | 42-1/4 " | 47 | |||
| कृषि 3-3518 | 3.5 "X18" | 28-1/4 " | 46-1/4 " | 50 | |||
| कृषि 3-3520 | 3.5 "x20" | 30-1/4 " | 50-1/4 " | 53 | |||
| कृषि 3-35524 | 3.5 "x24" | 34-1/4 " | 58-1/4 " | 59 | |||
| कृषि 3-3528 | 3.5 "x28" | 38-1/4 " | 66-1/4 " | 65 | |||
| कृषि 3-3530 | 3.5 "x30" | 40-1/4 " | 70-1/4 " | 68 | |||
| कृषि 3-3532 | 3.5 "x32" | 42-1/4 " | 74-1/4 " | 71 | |||
| कृषि 3-3534 | 3.5 "x34" | 44-1/4 " | 78-1/4 " | 75 | |||
| कृषि 3-3536 | 3.5 "x36" | 46-1/4 " | 82-1/4 " | 78 | |||
| ACRUM3-4004 | 2 " | 4 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 35 |
| ACRUM3-4006 | 4 "x6" | 16-1/4 " | 22-1/4 " | 38 | |||
| ACRUM3-4008 | 4 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TACL30-4008-ASA | 4 "x8" | 20-1/4 " | 28-1/4 " | 43 | |||
| Accil3-4010 | 4 "x10" | 20-1/4 " | 30-1/4 " | 46 | |||
| Acad3-4012 | 4 "x12" | 22-1/4 " | 34-1/4 " | 49 | |||
| Acad3-4014 | 4 "x14" | 24-1/4 " | 38-1/4 " | 53 | |||
| Accil3-4016 | 4 "x16" | 26-1/4 " | 42-1/4 " | 57 | |||
| Acad3-4018 | 4 "x18" | 28-1/4 " | 46-1/4 " | 60 | |||
| Acad3-420 | 4 "x20" | 30-1/4 " | 50-1/4 " | 64 | |||
| Accil3-4024 | 4 "x24" | 34-1/4 " | 58-1/4 " | 71 | |||
| कृषि 3-4028 | 4 "x28" | 38-1/4 " | 66-1/4 " | 79 | |||
| Acad3-4030 | 4 "x30" | 40-1/4 " | 70-1/4 " | 83 | |||
| Acad3-4032 | 4 "x32" | 42-1/4 " | 74-1/4 " | 86 | |||
| कृषि 3-4034 | 4 "x34" | 44-1/4 " | 78-1/4 " | 90 | |||
| Acad3-4036 | 4 "x36" | 46-1/4 " | 82-1/4 " | 94 | |||
मानक एसीएल श्रृंखला वेल्डेड हाइड्रोलिक सिलेंडर विवरण
