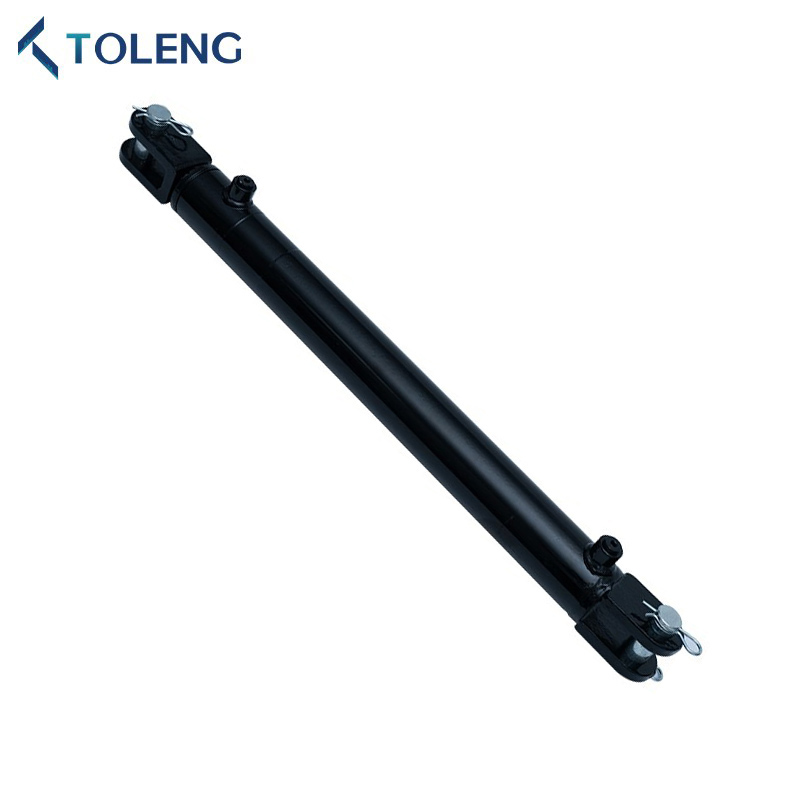

मानक डब्ल्यूसीएल श्रृंखला वेल्डेड हाइड्रोलिक सिलेंडर
टोलेंग चीन में औद्योगिक अनुप्रयोगों के लिए हाइड्रोलिक सिलेंडर का एक प्रसिद्ध आपूर्तिकर्ता है। हमारे सिलेंडर प्रत्येक प्रमुख उद्योग मानक को पूरा करते हैं, अनुरोध पर उपलब्ध अन्य विनिर्देशों के साथ। सभी टोलेंग मानक डब्ल्यूसीएल श्रृंखला वेल्डेड हाइड्रोलिक सिलेंडर को कम रखरखाव आवश्यकताओं के साथ लंबी और कुशल सेवा देने के लिए डिज़ाइन किया गया है, जो उत्पाद के जीवनकाल में उच्च उत्पादकता की गारंटी देता है।
जांच भेजें
उत्पाद वर्णन
टोलेंग स्टैंडर्ड डब्ल्यूसीएल श्रृंखला वेल्डेड हाइड्रोलिक सिलेंडर एक विशेष घटक है जिसे विभिन्न उद्योगों में अद्वितीय और विशिष्ट आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। सटीक और नवाचार के साथ तैयार किया गया, यह असाधारण प्रदर्शन और विश्वसनीयता प्रदान करता है। टोलेंग की विशेषज्ञता यह सुनिश्चित करती है कि यह सिलेंडर अपरंपरागत अनुप्रयोगों द्वारा उत्पन्न चुनौतियों को दूर करने के लिए इंजीनियर है।
मानक WCL श्रृंखला हाइड्रोलिक सिलेंडर को उच्च प्रदर्शन को स्थापित करना और प्रदर्शित करना आसान है। प्रत्येक सिलेंडर सख्त परीक्षण से गुजरता है जो उद्योग के मानकों को पार करता है, अधिकतम विश्वसनीयता और प्रदर्शन की गारंटी देता है। इसके अतिरिक्त, वे लागत-कुशल होते हैं और हमेशा उच्च मांग में होते हैं।
मानक WCL श्रृंखला हाइड्रोलिक सिलेंडर को उच्च प्रदर्शन को स्थापित करना और प्रदर्शित करना आसान है। प्रत्येक सिलेंडर सख्त परीक्षण से गुजरता है जो उद्योग के मानकों को पार करता है, अधिकतम विश्वसनीयता और प्रदर्शन की गारंटी देता है। इसके अतिरिक्त, वे लागत-कुशल होते हैं और हमेशा उच्च मांग में होते हैं।
मानक WCL श्रृंखला वेल्डेड हाइड्रोलिक सिलेंडर विनिर्देश
1. काम: 3000 साई
2.ROD: स्टील, इंडक्शन हार्डेड और क्रोम प्लेटेड
3. पिस्टन: डक्टाइल आयरन, बढ़े हुए स्थायित्व के लिए
4. ट्यूब: स्टील, सम्मानित और परिशुद्धता समाप्त
5.Gland: थ्रेडेड
6.pin: स्टील, जस्ता चढ़ाया
7. सेल्स: हॉलिट, एस्टन, नोक, डीजेड, आदि शीर्ष गुणवत्ता। अनुकूलन योग्य।
8. पेंट: काला, हरा, लाल, पीला, आदि कस्टम रंग उपलब्ध हैं।
2.ROD: स्टील, इंडक्शन हार्डेड और क्रोम प्लेटेड
3. पिस्टन: डक्टाइल आयरन, बढ़े हुए स्थायित्व के लिए
4. ट्यूब: स्टील, सम्मानित और परिशुद्धता समाप्त
5.Gland: थ्रेडेड
6.pin: स्टील, जस्ता चढ़ाया
7. सेल्स: हॉलिट, एस्टन, नोक, डीजेड, आदि शीर्ष गुणवत्ता। अनुकूलन योग्य।
8. पेंट: काला, हरा, लाल, पीला, आदि कस्टम रंग उपलब्ध हैं।
मानक WCL श्रृंखला वेल्डेड हाइड्रोलिक सिलेंडर तकनीकी पैरामीटर
| भाग संख्या |
अंदरूनी सूत्र व्यास |
पराया व्यास |
*ए | B | C | D | *ई | F | G | H | J | K | छड़ व्यास |
पत्तन |
| TWCL15- | 1.50 ” | 2.00 " | 8.25 " | 1.62 ” | 0.87 ” | 1.37 ” | 2.25 " | 1.37 ” | 0.75 ” | 0.76 ” | 0.93 ” | 1.87 ” | 1.00 ” | 3/8NPT |
| TWCL20- | 2.00 " | 2.50 " | 10.25 ” | 2.12 " | 1.12 ” | 2.12 " | 3.12 ” | 2.12 " | 1.00 ” | 1.07 ” | 1.00 ” | 2.06 " | 1.25 ” | 3/8NPT |
| TWCL25- | 2.50 " | 3.00 " | 10.25 ” | 2.12 " | 1.12 ” | 2.12 " | 3.12 ” | 2.12 " | 1.00 ” | 1.01 ” | 0.81 " | 2.18 " | 1.50 ” | 1/2NPT |
| TWCL30- | 3.00 " | 3.50 " | 10.25 ” | 2.12 " | 1.12 ” | 2.12 " | 3.12 ” | 2.12 " | 1.00 ” | 1.01 ” | 0.81 " | 2.18 " | 1.50 ” | 1/2NPT |
| TWCL35- | 3.50 " | 4.00 " | 10.25 ” | 2.37 " | 1.12 ” | 2.00 " | 3.12 ” | 2.12 " | 1.00 ” | 1.01 ” | 0.93 ” | 2.18 " | 1.75 ” | 1/2NPT |
| TWCL40- | 4.00 " | 4.50 " | 10.25 ” | 2.37 " | 1.12 ” | 1.75 ” | 3.12 ” | 2.00 " | 1.00 ” | 1.01 ” | 1.06 ” | 2.18 " | 2.00 " | 1/2NPT |
| TWCL50- | 5.00 ” | 5.50 ” | 13.00 " | 3.12 ” | 1.62 ” | 2.25 " | 3.62 ” | 2.25 " | 1.50 ” | 1.51 ” | 1.37 ” | 2.75 " | 2.50 " | 1/2NPT |
| *8 "स्ट्रोक के लिए:*ए = 12.25" (2 "से 4" बोर) | ||||||||||||||
| *8 "स्ट्रोक के लिए:*ई = 5.12" (2 "से 4" बोर) | ||||||||||||||
| *1.50 "से 4.00" बोर के लिए: SAE पोर्ट उपलब्ध हैं | ||||||||||||||
| सील तापमान रेंज: -30 ℃/+100 ℃ (-22 ° F/+212 ° F) | ||||||||||||||
| सील अधिकतम गति: 3 फीट/सेकंड | ||||||||||||||
| अधिकतम वापस काम करने का दबाव = 3000psi | ||||||||||||||
| वेल्डेड मादा क्लीविस सिलेंडर | |||||||
| भाग संख्या | छड़ व्यास |
ऊब पैदा करना& आघात |
DIMENSIONS | पोर्ट आकार | नत्थी करना आकार |
वज़न (एलबीएस |
|
| वापस ले लिया गया | विस्तारित | ||||||
| TWCL30-1504 | 1 | 1.5 "x4" | 14-1/4 " | 18-1/4 " | 3/8 एनपीटी | 3/4 | 8 |
| TWCL30-1506 | 1.5 "x6" | 16-1/4 " | 22-1/4 " | 9 | |||
| TWCL30-1508 | 1.5 "x8" | 18-1/4 " | 26-1/4 " | 11 | |||
| TWCL30-1510 | 1.5 "x10" | 20-1/4 " | 30-1/4 " | 12 | |||
| TWCL30-1512 | 1.5 "x12" | 22-1/4 " | 34-1/4 " | 13 | |||
| TWCL30-1514 | 1.5 "X14" | 24-1/4 " | 38-1/4 " | 14 | |||
| TWCL30-1516 | 1.5 "x16" | 26-1/4 " | 42-1/4 " | 15 | |||
| TWCL30-1518 | 1.5 "x18" | 28-1/4 ” | 46-1/4 " | 17 | |||
| TWCL30-1520 | 1.5 "x20" | 30-1/4 " | 50-1/4 " | 18 | |||
| TWCL30-1524 | 1.5 "x24" | 34-1/4 " | 58-1/4 " | 20 | |||
| TWCL30-2004 | 1-1/4 " | 2 "x4" | 14-1/4 " | 18-1/4 " | 3/8 एनपीटी | 1 " | 14 |
| TWCL30-2006 | 2 "x6" | 16-1/4 ” | 22-1/4 " | 16 | |||
| TWCL30-2008 | 2 "x8" | 18-1/4 " | 26-1/4 " | 18 | |||
| TWCL30-2010 | 2 "x10" | 20-1/4 " | 30-1/4 " | 19 | |||
| TWCL30-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 21 | |||
| TWCL30-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 23 | |||
| TWCL30-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| TWCL30-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 26 | |||
| TWCL30-2020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| TWCL30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| TWCL30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| TWCL30-2030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| TWCL30-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| TWCL30-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 40 | |||
| TWCL30-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 42 | |||
| TWCL30-2040 | 2 "x40" | 50-1/4 " | 90-1/4 " | 45 | |||
| TWCL30-2048 | 2 "x48" | 58-1/4 " | 106-1/4 " | 52 | |||
| TWCL30-2504 | 1-1/2 " | 2.5 "x4" | 14-1/4 " | 18-1/4 " | 1/2 एनपीटी | 1 " | 18 |
| TWCL30-2506 | 2.5 "x6" | 16-1/4 " | 22-1/4 " | 20 | |||
| TWCL30-2508 | 2.5 "x8" | 18-1/4 " | 26-1/4 " | 24 | |||
| TWCL30-2510 | 2.5 "x10" | 20-1/4 " | 30-1/4 " | 25 | |||
| TWCL30-2512 | 2.5 "X12" | 22-1/4 " | 34-1/4 " | 27 | |||
| TWCL30-2514 | 2.5 "X14" | 24-1/4 " | 38-1/4 " | 29 | |||
| TWCL30-2516 | 2.5 "X16" | 26-1/4 " | 42-1/4 " | 32 | |||
| TWCL30-2518 | 2.5 "x18" | 28-1/4 " | 46-1/4 " | 34 | |||
| TWCL30-2520 | 2.5 "x20" | 30-1/4 " | 50-1/4 " | 36 | |||
| TWCL30-2524 | 2.5 "x24" | 34-1/4 " | 58-1/4 " | 40 | |||
| TWCL30-2528 | 2.5 "x28" | 38-1/4 " | 66-1/4 " | 45 | |||
| TWCL30-2530 | 2.5 "x30" | 40-1/4 " | 70-1/4 " | 47 | |||
| TWCL30-2532 | 2.5 "x32" | 42-1/4 " | 74-1/4 " | 49 | |||
| TWCL30-2534 | 2.5 "x34" | 44-1/4 ” | 78-1/4 " | 52 | |||
| TWCL30-2536 | 2.5 "x36" | 46-1/4 " | 82-1/4 " | 54 | |||
| TWCL30-2540 | 2.5 "x40" | 50-1/4 " | 90-1/4 " | 58 | |||
| TWCL30-2548 | 2.5 "x48" | 58-1/4 " | 106-1/4 " | 67 | |||
| वेल्डेड मादा क्लेविस सिलिंड एर | |||||||
| भाग संख्या | छड़ व्यास |
ऊब पैदा करना& आघात |
DIMENSIONS | पोर्ट आकार | नत्थी करना आकार |
वज़न (एलबीएस) |
|
| वापस ले लिया गया | विस्तारित | ||||||
| TWCL30-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | 1/2NPT | 1 " | 22 |
| TWCL30-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 24 | |||
| TWCL30-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 27 | |||
| TWCL30-3010 | 3 "x10" | 20-1/4 " | 30-1/4 " | 29 | |||
| TWCL30-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 31 | |||
| TWCL30-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 34 | |||
| TWCL30-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 36 | |||
| TWCL30-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 39 | |||
| TWCL30-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 41 | |||
| TWCL30-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 46 | |||
| TWCL30-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 51 | |||
| TWCL30-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 53 | |||
| TWCL30-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 56 | |||
| TWCL30-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 58 | |||
| TWCL30-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 61 | |||
| TWCL30-3040 | 3 "x40" | 50-1/4 " | 90-1/4 " | 66 | |||
| TWCL30-3048 | 3 "x48" | 58-1/4 " | 106-1/4 " | 75 | |||
| TWCL30-3504 | 1-3/4 " | 3.5 "x4" | 14-1/4 " | 18-1/4 " | 1/2NPT | 1 " | 27 |
| TWCL30-3506 | 3.5 "x6" | 16-1/4 " | 22-1/4 " | 30 | |||
| TWCL30-3508 | 3.5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TWCL30-3510 | 3.5 "x10" | 20-1/4 " | 30-1/4 " | 36 | |||
| TWCL30-3512 | 3.5 "X12" | 22-1/4 " | 34-1/4 " | 39 | |||
| TWCL30-3514 | 3.5 "X14" | 24-1/4 " | 38-1/4 " | 42 | |||
| TWCL30-3516 | 3.5 "X16" | 26-1/4 " | 42-1/4 " | 46 | |||
| TWCL30-3518 | 3.5 "X18" | 28-1/4 " | 46-1/4 " | 49 | |||
| TWCL30-3520 | 3.5 "x20" | 30-1/4 " | 50-1/4 " | 52 | |||
| TWCL30-3524 | 3.5 "x24" | 34-1/4 " | 58-1/4 " | 58 | |||
| TWCL30-3528 | 3.5 "x28" | 38-1/4 " | 66-1/4 " | 64 | |||
| TWCL30-3530 | 3.5 "x30" | 40-1/4 " | 70-1/4 " | 67 | |||
| TWCL30-3532 | 3.5 "x32" | 42-1/4 " | 74-1/4 " | 70 | |||
| TWCL30-3534 | 3.5 "x34" | 44-1/4 " | 78-1/4 " | 73 | |||
| TWCL30-3536 | 3.5 "x36" | 46-1/4 " | 82-1/4 " | 76 | |||
| TWCL30-3540 | 3.5 "x40" | 50-1/4 " | 90-1/4 " | 82 | |||
| TWCL30-3548 | 3.5 "x48" | 58-1/4 " | 106-1/4 " | 94 | |||
| वेल्डेड मादा क्लीविस सिलेंडर | |||||||
| भाग संख्या | छड़ व्यास |
ऊब पैदा करना& आघात |
DIMENSIONS | पोर्ट आकार | नत्थी करना आकार |
वज़न (एलबीएस) |
|
| वापस ले लिया गया | विस्तारित | ||||||
| TWCL30-4004 | 2 " | 4.0 "x4" | 14-1/4 " | 18-1/4 " | 1/2NPT | 1 " | 33 |
| TWCL30-4006 | 4.0 "x6" | 16-1/4 " | 22-1/4 " | 37 | |||
| TWCL30-4008 | 4.0 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TWCL30-4010 | 4.0 "x10" | 20-1/4 " | 30-1/4 " | 44 | |||
| TWCL30-4012 | 4.0 "X12" | 22-1/4 " | 34-1/4 " | 48 | |||
| TWCL30-4014 | 4.0 "X14" | 24-1/4 " | 38-1/4 " | 52 | |||
| TWCL30-4016 | 4.0 "x16" | 26-1/4 " | 42-1/4 " | 55 | |||
| TWCL30-4018 | 4.0 "x18" | 28-1/4 " | 46-1/4 " | 59 | |||
| TWCL30-4020 | 4.0 "x20" | 30-1/4 ” | 50-1/4 " | 63 | |||
| TWCL30-4024 | 4.0 "x24" | 34-1/4 " | 58-1/4 " | 70 | |||
| TWCL30-4028 | 4.0 "x28" | 38-1/4 " | 66-1/4 " | 77 | |||
| TWCL30-4030 | 4.0 "x30" | 40-1/4 " | 70-1/4 " | 81 | |||
| TWCL30-4032 | 4.0 "x32" | 42-1/4 " | 74-1/4 " | 85 | |||
| TWCL30-4034 | 4.0 "x34" | 44-1/4 " | 78-1/4 " | 89 | |||
| TWCL30-4036 | 4.0 "x36" | 46-1/4 " | 82-1/4 " | 92 | |||
| TWCL30-4040 | 4.0 "x40" | 50-1/4 " | 90-1/4 " | 100 | |||
| TWCL30-4048 | 4.0 "x48" | 58-1/4 " | 106-1/4 " | 114 | |||
| TWCL30-5004 | 2-1/2 " | 5.0 "x4" | 16-1/4 " | 20-1/4 " | 1/2NPT | 1 " | 64 |
| TWCL30-5006 | 5.0 "x6" | 18-1/4 " | 24-1/4 " | 69 | |||
| TWCL30-5008 | 5.0 "x8" | 20-1/4 ” | 28-1/4 " | 74 | |||
| TWCL30-5010 | 5.0 "x10" | 22-1/4 " | 32-1/4 " | 79 | |||
| TWCL30-5012 | 5.0 "X12" | 24-1/4 " | 36-1/4 " | 84 | |||
| TWCL30-5014 | 5.0 "X14" | 26-1/4 " | 40-1/4 " | 89 | |||
| TWCL30-5016 | 5.0 "X16" | 28-1/4 " | 42-1/4 " | 95 | |||
| TWCL30-5018 | 5.0 "x18" | 30-1/4 " | 48-1/4 " | 100 | |||
| TWCL30-5020 | 5.0 "x20" | 32-1/4 " | 52-1/4 " | 105 | |||
| TWCL30-5024 | 5.0 "x24" | 36-1/4 " | 60-1/4 " | 115 | |||
| TWCL30-5028 | 5.0 "x28" | 40-1/4 " | 68-1/4 " | 125 | |||
| TWCL30-5030 | 5.0 "x30" | 42-1/4 " | 72-1/4 " | 130 | |||
| TWCL30-5032 | 5.0 "x32" | 44-1/4 " | 76-1/4 " | 136 | |||
| TWCL30-5034 | 5.0 "x34" | 46-1/4 " | 80-1/4 " | 141 | |||
| TWCL30-5036 | 5.0 "x36" | 48-1/4 " | 84-1/4 " | 146 | |||
| TWCL30-5040 | 5.0 "x40" | 52-1/4 " | 92-1/4 " | 156 | |||
| TWCL30-5048 | 5.0 "x48" | 60-1/4 " | 108-1/4 " | 177 | |||

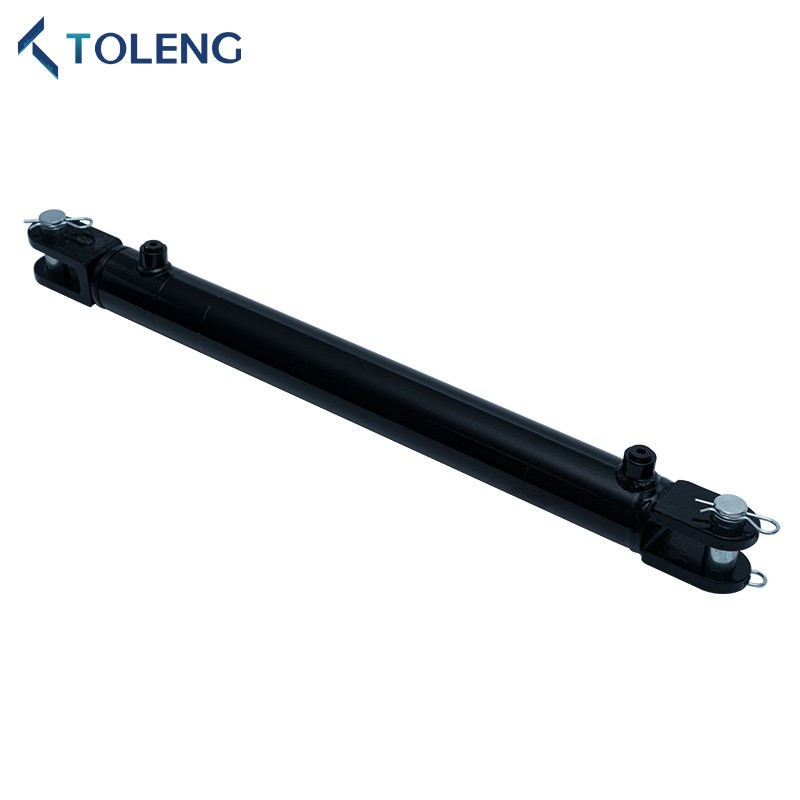

मानक WCL श्रृंखला वेल्डेड हाइड्रोलिक सिलेंडर विवरण
