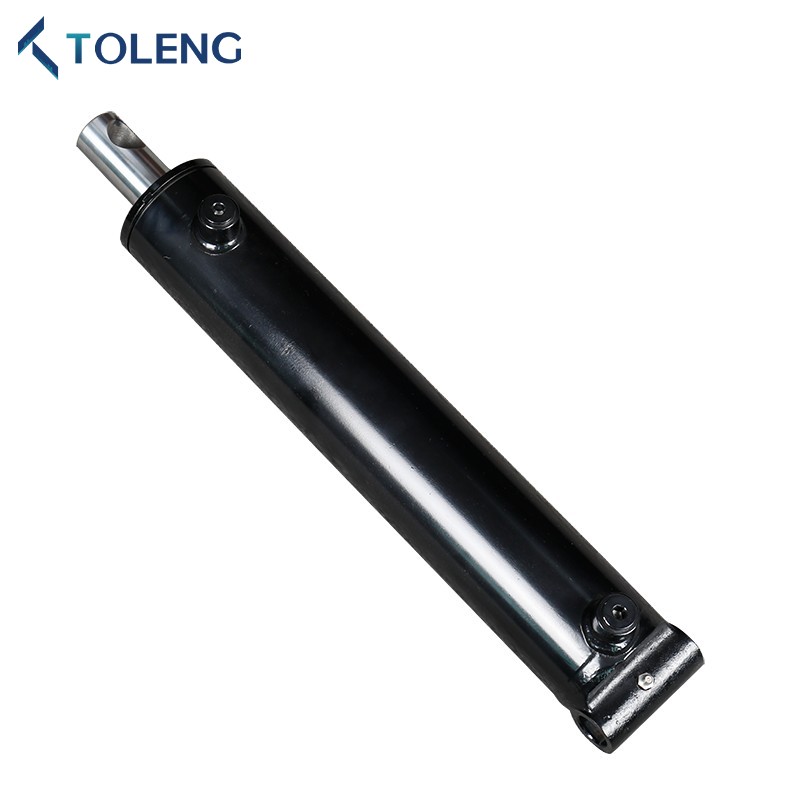

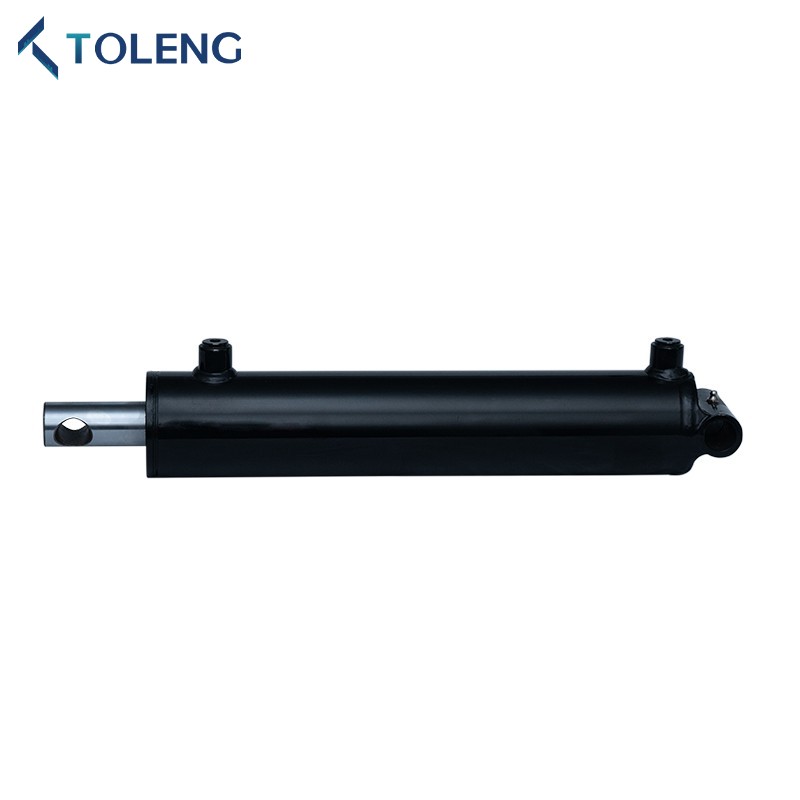

टोलेंग की विश्वसनीय मानक WTH श्रृंखला वेल्डेड हाइड्रोलिक सिलेंडर में एक जाली क्रॉस ट्यूब बेस और एक-होल पिन आंख है। इसमें एक टिकाऊ वेल्डेड संरचना, हार्ड क्रोम चढ़ाना के साथ एक उच्च-तन्यता स्टील रॉड और बढ़ी हुई ताकत और स्थायित्व के लिए इंडक्शन सख्त है। सम्मानित स्टील ट्यूब सटीक आंदोलन सुनिश्चित करता है, जबकि पिस्टन और ग्रंथि अतिरिक्त क्रूरता के लिए नमनीय लोहे से बने होते हैं।
मानक WTH हाइड्रोलिक सिलेंडर विभिन्न प्रकार के औद्योगिक अनुप्रयोगों के लिए उपयुक्त हैं और उत्तर अमेरिकी औद्योगिक बाजार में आम हैं। वे संदूषण को रोकने और चुनौतीपूर्ण परिस्थितियों में इष्टतम प्रदर्शन बनाए रखने के लिए एक सील हाइड्रोलिक प्रणाली की सुविधा देते हैं।
1. काम: 3000 साई
2.ROD: स्टील, इंडक्शन हार्डेड और क्रोम प्लेटेड
3. पिस्टन: डक्टाइल आयरन, बढ़े हुए स्थायित्व के लिए
4. ट्यूब: स्टील, सम्मानित और परिशुद्धता समाप्त
5.Gland: थ्रेडेड
6.pin: स्टील, जस्ता चढ़ाया
7. सेल्स: हॉलिट, एस्टन, नोक, डीजेड, आदि शीर्ष गुणवत्ता। अनुकूलन योग्य।
8. पेंट: काला, हरा, लाल, पीला, आदि कस्टम रंग उपलब्ध हैं।
छेद सिलेंडर के माध्यम से वेल्डेड | |||||||
भाग संख्या | छड़ व्यास |
ऊब पैदा करना& आघात |
DIMENSIONS | पोर्ट आकार | नत्थी करना आकार |
वज़न (एलबीएस) |
|
वापस ले लिया गया | विस्तारित | ||||||
TWWTH30-1504 | 1 " | 1.5 "x4" | 11" | 15 " | SAE#6 | 5/8 " | 7 |
TWWTH30-1506 | 1.5 "x6" | 13 " | 19 " | 8 | |||
TWWTH30-1508 | 1.5 "x8" | 15 " | 23 " | 9 | |||
TWWTH30-1510 | 1.5 "x10" | 17 " | 27 " | 11 | |||
TWWTH30-1512 | 1.5 "x12" | 19 " | ३१ ” | 12 | |||
TWWTH30-1514 | 1.5 "X14" | 21 ” | 35 " | 13 | |||
TWWTH30-1516 | 1.5 "x16" | 23 " | 39 " | 14 | |||
TWWTH30-2004 | 1-1/4 " | 2 "x4" | 12 " | 16 " | SAE#8 | 3/4 " | 10 |
TWWTH30-2006 | 2 "x6" | 14 " | २० " | 12 | |||
TWWTH30-2008 | 2 "x8" | 16 " | 24 " | 14 | |||
TWWTH30-2010 | 2 "x10" | 18 " | 28 " | 16 | |||
TWWTH30-2012 | 2 "x12" | २० " | 32 " | 17 | |||
TWWTH30-2014 | 2 "x14" | 22 " | 36 " | 19 | |||
TWWTH30-2016 | 2 "x16" | 24 " | 40 " | 21 | |||
TWWTH30-2018 | 2 "x18" | 26 " | ४४ " | 22 | |||
TWWTH30-2020 | 2 "x20" | 28 " | 48 " | 24 | |||
TWWTH30-2024 | 2 "x24" | 32 " | ५६ " | 27 | |||
TWWTH30-2028 | 2 "x28" | 36 " | 64 " | 31 | |||
TWWTH30-2030 | 2 "x30" | 38 " | 68 " | 33 | |||
TWWTH30-2032 | 2 "x32" | 40 " | 72 " | 34 | |||
TWWTH30-2036 | 2 "x36" | ४४ " | 80 " | 38 | |||
TWWTH30-2040 | 2 "x40" | 48 " | 88 " | 41 | |||
TWWTH30-2042 | 2 "x42" | ५० " | 92 " | 43 | |||
TWWTH30-2048 | 2 "x48" | ५६ " | 104 " | 48 | |||
TWWTH30-2060 | 2 "x60" | 68 " | 128 " | 58 | |||
TWWTH30-2072 | 2 "x72" | 80 " | 152 " | 68 |
छेद सिलेंडर के माध्यम से वेल्डेड | |||||||
भाग संख्या | छड़ व्यास |
ऊब पैदा करना& आघात |
DIMENSIONS | पोर्ट आकार | नत्थी करना आकार |
वज़न (एलबीएस) |
|
वापस ले लिया गया | विस्तारित | ||||||
TWWTH30-2504 | 1-3/8 " | 2.5 "x4" | 12 " | 16 " | SAE#8 | 3/4 " | 14 |
TWWTH30-2506 | 2.5 "x6" | 14 " | २० " | 16 | |||
TWWTH30-2508 | 2.5 "x8" | 16 " | 24 " | 18 | |||
TWWTH30-2510 | 2.5 "x10" | 18 " | 28 " | 20 | |||
TWWTH30-2512 | 2.5 "X12" | 20 ” | 32 ” | 22 | |||
TWWTH30-2514 | 2.5 "X14" | 22 " | 36 " | 24 | |||
TWWTH30-2516 | 2.5 "X16" | 24 " | 40 ” | 26 | |||
TWWTH30-2518 | 2.5 "x18" | 26 ” | ४४ " | 28 | |||
TWWTH30-2520 | 2.5 "x20" | 28 " | 48 " | 30 | |||
TWWTH30-2524 | 2.5 "x24" | 32 " | ५६ " | 35 | |||
TWWTH30-2528 | 2.5 "x28" | 36 " | 64 " | 39 | |||
TWWTH30-2530 | 2.5 "x30" | 38 " | 68 " | 41 | |||
TWWTH30-2532 | 2.5 "x32" | 40 " | 72 ” | 43 | |||
TWWTH30-2536 | 2.5 "x36" | ४४ " | 80 " | 47 | |||
TWWTH30-2540 | 2.5 "x40" | 48 " | 88 " | 51 | |||
TWWTH30-2542 | 2.5 "x42" | ५० " | 92 " | 53 | |||
TWWTH30-2548 | 2.5 "x48" | ५६ " | 104 " | 59 | |||
TWWTH30-2560 | 2.5 "x60" | 68 " | 128 " | 72 | |||
TWWTH30-3004 | 1-1/2 " | 3 "x4" | 12 " | 16 " | SAE#8 | 1 " | 19 |
TWWTH30-3006 | 3 "x6" | 14 " | २० " | 21 | |||
TWWTH30-3008 | 3 "x8" | 16 " | 24 " | 24 | |||
TWWTH30-3010 | 3 "x10" | 18 " | 28 " | 26 | |||
TWWTH30-3012 | 3 "x12" | २० " | 32 " | 28 | |||
TWWTH30-3014 | 3 "x14" | 22 " | 36 " | 31 | |||
TWWTH30-3016 | 3 "x16" | 24 " | 40 " | 33 | |||
TWWTH30-3018 | 3 "x18" | 26 " | ४४ " | 36 | |||
TWWTH30-3020 | 3 "x20" | 28 " | 48 " | 38 | |||
TWWTH30-3024 | 3 "x24" | 32 " | ५६ " | 43 | |||
TWWTH30-3028 | 3 "x28" | 36 " | 64 " | 48 | |||
TWWTH30-3030 | 3 "x30" | 38 " | 68 " | 51 | |||
TWWTH30-3032 | 3 "x32" | 40 " | 72 " | 53 | |||
TWWTH30-3036 | 3 "x36" | ४४ " | 80 " | 58 | |||
TWWTH30-3040 | 3 "x40" | 48 " | 88 " | 63 | |||
TWWTH30-3042 | 3 "x42" | ५० " | 92 ” | 65 | |||
TWWTH30-3048 | 3 "x48" | ५६ " | 104 " | 73 | |||
TWWTH30-3060 | 3 "x60" | 68 " | 128 " | 87 |
होल सिलिन डेर के माध्यम से वेल्डेड | |||||||
भाग संख्या | छड़ व्यास |
ऊब पैदा करना& आघात |
DIMENSIONS | पोर्ट आकार | नत्थी करना आकार |
वज़न (एलबीएस) |
|
वापस ले लिया गया | विस्तारित | ||||||
TWWTH30-3504 | 1-3/4 " | 3.5 "x4" | 12 " | 16 " | SAE#8 | 1 " | 24 |
TWWTH30-3506 | 3.5 "x6" | 14 " | २० " | 27 | |||
TWWTH30-3508 | 3.5 "x8" | 16 " | 24 " | 30 | |||
TWWTH30-3510 | 3.5 "x10" | 18 " | 28 " | 33 | |||
TWWTH30-3512 | 3.5 "X12" | २० " | 32 " | 36 | |||
TWWTH30-3514 | 3.5 "X14" | 22 " | 36 " | 39 | |||
TWWTH30-3516 | 3.5 "X16" | 24 " | 40 " | 42 | |||
TWWTH30-3518 | 3.5 "X18" | 26 " | ४४ " | 45 | |||
TWWTH30-3520 | 3.5 "x20" | 28 " | 48 " | 48 | |||
TWWTH30-3524 | 3.5 "x24" | 32 " | ५६ " | 54 | |||
TWWTH30-3528 | 3.5 "x28" | 36 " | 64 " | 60 | |||
TWWTH30-3530 | 3.5 "x30" | 38 " | 68 " | 63 | |||
TWWTH30-3532 | 3.5 "x32" | 40 " | 72 " | 66 | |||
TWWTH30-3536 | 3.5 "x36" | ४४ " | 80 " | 72 | |||
TWWTH30-3540 | 3.5 "x40" | 48 " | 88 " | 79 | |||
TWWTH30-3542 | 3.5 "x42" | ५० " | 92 " | 82 | |||
TWWTH30-3548 | 3.5 "x48" | ५६ " | 104 " | 91 | |||
TWWTH30-3560 | 3.5 "x60" | 68 " | 128 " | 109 | |||
TWWTH30-4004 | 2 " | 4.0 "x4" | 13 " | 17 " | SAE#8 | 1-1/4 " | 33 |
TWWTH30-4006 | 4.0 "x6" | 15 " | 21 " | 36 | |||
TWWTH30-4008 | 4.0 "x8" | 17 " | 25 " | 40 | |||
TWWTH30-4010 | 4.0 "x10" | 19 " | 29 " | 44 | |||
TWWTH30-4012 | 4.0 "X12" | 21 " | 33 " | 47 | |||
TWWTH30-4014 | 4.0 "X14" | 23 " | 37 " | 51 | |||
TWWTH30-4016 | 40 "X16" | 25 " | 41 " | 55 | |||
TWWTH30-4018 | 4.0 "x18" | 27 " | 45 " | 58 | |||
TWWTH30-4020 | 4.0 "x20" | 29 " | 49 " | 62 | |||
TWWTH30-4024 | 4.0 "x24" | 33 " | 57 " | 70 | |||
TWWTH30-4028 | 4.0 "x28" | 37 " | 65 " | 77 | |||
TWWTH30-4030 | 4.0 "x30" | 39 " | 69 " | 81 | |||
TWWTH30-4032 | 4.0 "x32" | 41 " | 73 " | 84 | |||
TWWTH30-4036 | 4.0 "x36" | 45 " | 81 ” | 92 | |||
TWWTH30-4040 | 4.0 "x40" | 49 " | 89 " | 99 | |||
TWWTH30-4042 | 4.0 "x42" | ५१ " | 93 " | 103 | |||
TWWTH30-4048 | 4.0 "x48" | 57 " | 105 " | 114 | |||
TWWTH30-4060 | 4.0 "x60" | 69 " | 129 " | 136 |
